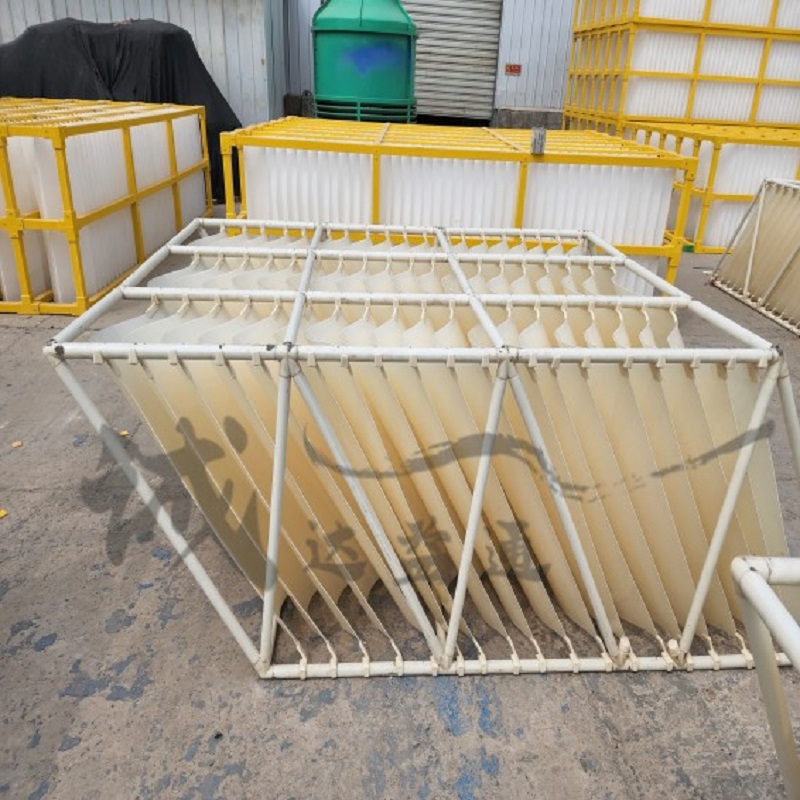

框架式波形板反應器結構和材質：

波形板波谷、波峰對稱地粘在定位卡上，構成多將個縮頸和擴大腔，組成單元箱體�？s徑處流速大，水流進入擴大腔后，形成渦流區，每個擴大腔便成為一個由渦流造成的”水力攪拌器“使水中礬花顆粒發生充分有效的碰撞、吸附、結大，便于沉淀。單元箱體為全塑制品，材質采用ABS或PVC。

框架式波形板反應器工作原理：

波形板豎式反應器，是由波形板的波峰和波谷錯開排列，組成多個縮頸和擴大腔，串聯成水流漸進的通道。

這是本水力反應器的基本形式。在縮頸處流速較大，水流的大部分壓能轉換成動能，水流進入擴大腔后，由于過流面積突然增大，形成渦流區，這種特殊的水力條件產生了擴大腔內的微渦流使每個擴大形成了一臺微型“攪拌器”。

框架式波形板反應器產品特點：

  能很好地按級分段供以足夠而適量的能量并使能均勻地分布在反應階段各個部位之中。波形板構成的擴大腔呈流線型，渦流區充滿腔體，避免水體死角或滯留。突破了其它水力反應器受流量變幅的限制，其流量變幅的適應范圍可達設計流量的30-50%，對低溫低濁進水有優異的性能，節能。產品定型、系列化，構筑物簡單，安裝維修方便。
